在当今的电子设计领域，从精密测量到无线通信，对高精度、可编程频率源的需求日益增长。直接数字频率合成（DDS）技术，作为一种基于全数字架构的频率合成方法，正凭借其卓越的频率分辨率与快速切换能力，成为众多应用的首选方案。

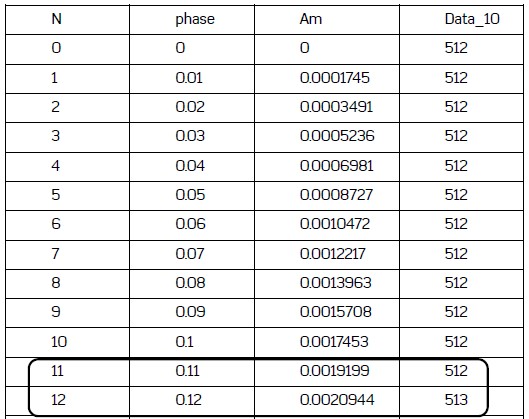

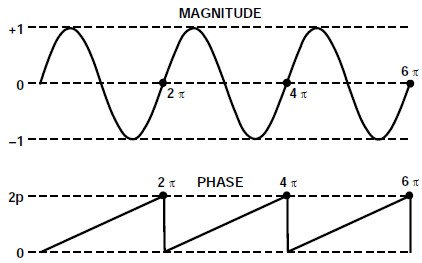

DDS技术的核心思想源于对正弦波生成方式的数字重构。传统模拟方法难以实现线性调频，而DDS巧妙地利用了相位与时间之间的线性关系。其基本公式 f = ΔPhase × f_MCLK / 2π 揭示了输出频率的秘密：通过改变每个参考时钟周期内的相位增量（即“调谐字”），即可精确控制合成波形的频率。 例如，一个36MHz的系统时钟，通过精细的相位累加，能够轻松产生低至1kHz的高纯度正弦波。这种灵活性是DDS技术风靡市场的根本原因。。 据行业消息，ADI总代理近期已获得原厂最新一批技术文档和设计资源，可为客户提供更深入的方案支持。工程师团队可随时为您解答关于ADI芯片选型、功耗优化、PCB设计等方面的问题，帮助您加速产品上市周期。

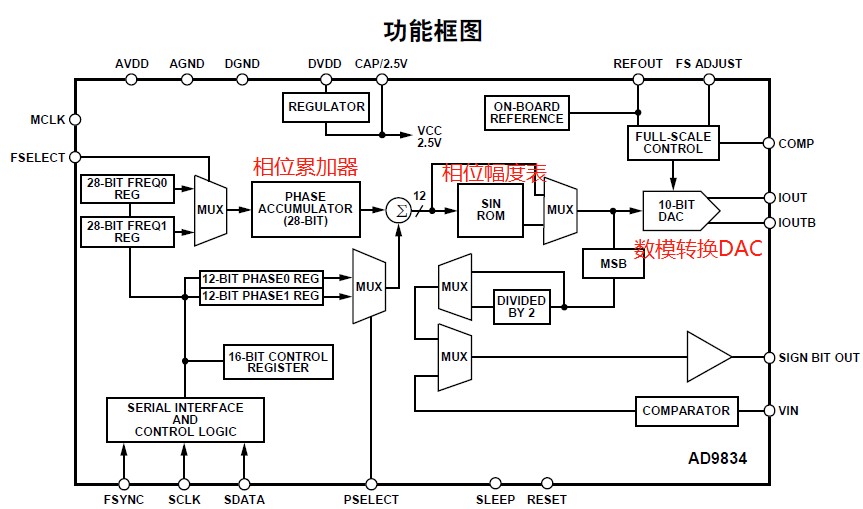

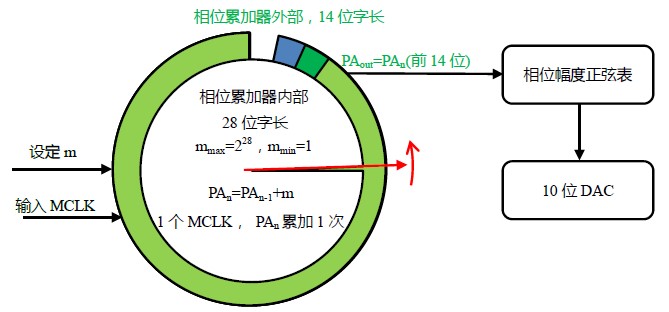

一个典型的DDS芯片内核主要由三大模块构成：相位累加器（PA）、相位-幅度转换表（通常为只读存储器）以及数模转换器（DAC）。 以行业标杆产品AD9834为例，其28位的相位累加器提供了极高的频率分辨率，远超前文示例的精度。 其工作流程清晰明了：外部主时钟（MCLK）驱动相位累加器，累加值作为地址查询波形表，最终由DAC输出模拟信号。 这一流程的数字化本质，使得DDS在集成度、功耗和可控性方面优势明显，在仪器仪表和低功耗射频系统中备受青睐。

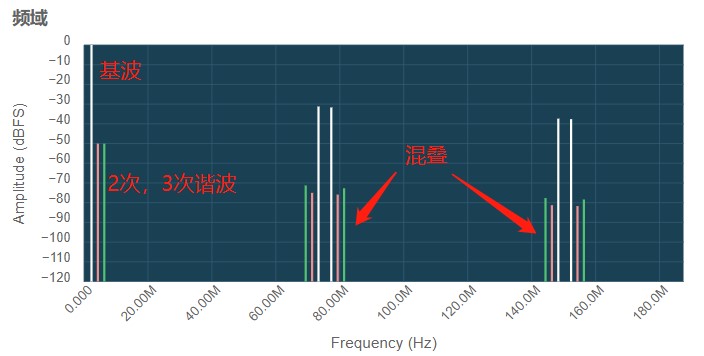

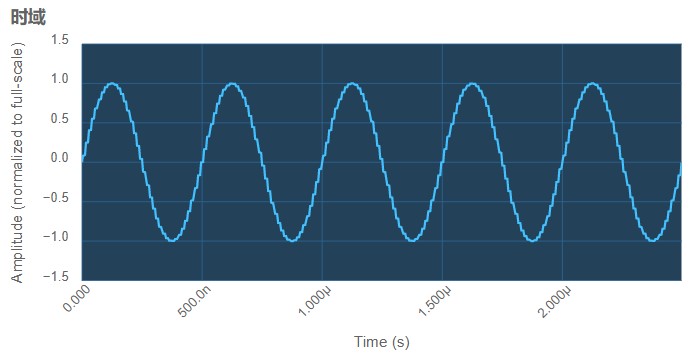

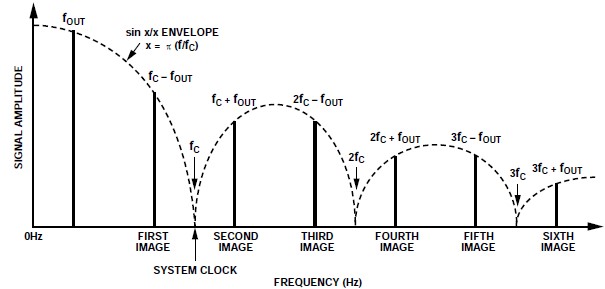

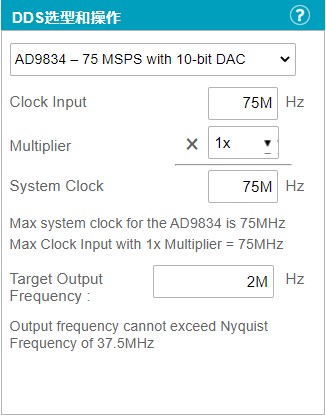

然而，DDS技术也并非完美无缺。由于其本质是一种采样系统，输出频谱中不可避免地会出现混叠（镜像）频率分量，这是由奈奎斯特采样定理所决定的。 当输出频率接近或超过参考时钟频率的一半时，混叠信号会导致输出波形严重失真。 通过仿真工具可以直观看到，一个设定为2MHz的输出信号，在没有滤波的情况下，波形质量会大打折扣。

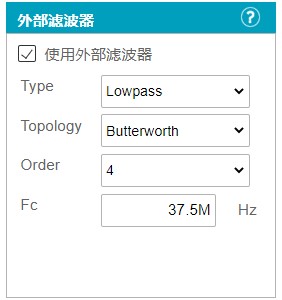

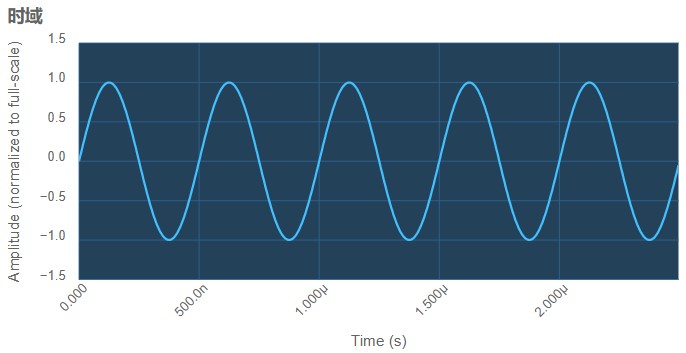

解决混叠问题的关键通常在于后级滤波器的设计。在DDS输出端添加一个截止频率合适的低通滤波器，可以有效地抑制高频镜像分量，从而大幅改善输出信号的纯度。 经过滤波后，同一2MHz正弦波的时域波形得到了显著优化。 这提醒设计工程师，在采用DDS方案时，必须将抗混叠滤波纳入整体电路设计考量，这也是确保系统性能的重要一环。

综上所述，DDS技术以其数字化的灵活性和高精度，在频率合成领域占据了重要地位。理解其基于相位累加的核心原理、系统架构以及频谱混叠特性，对于正确选型和优化设计至关重要。 随着市场对高性能时钟源需求的增长，相关DDS芯片的供应与选型支持也显得尤为关键。关于DDS更深入的议题，如相位截断引起的杂散分析，我们将在后续探讨中继续分享。
