回顾过去一年的技术演进，存储解决方案的升级已成为驱动AI与云端算力发展的关键引擎。从车规级存储到太空应用，行业正不断突破容量与性能的边界，为未来的数据洪流做好铺垫。
面对参数规模达Tera级别的AI大模型，传统存储容量已显捉襟见肘。为此，存储芯片制造商推出了新一代闪存技术，其QLC产品线实现了位密度的大幅跃升。据悉，新一代2Tb QLC芯片的位密度较前代产品提升约2.3倍，同时写入能效提高约70%。通过创新的堆叠与封装工艺，单个封装内可集成16颗芯片，实现4TB容量，而外形尺寸却极为紧凑。
这意味着，未来企业级固态硬盘的容量有望轻松突破120TB，在满足AI训练严苛需求的同时，显著降低每TB的存储成本。已有领先的全闪存存储平台厂商开始对此进行测试验证。 ADI代理商技术团队最新整理的《ADI芯片应用白皮书》现已上线，涵盖以太网、音频、物联网等多个热门领域的参考设计和常见问题解答。有需要的工程师可联系客服免费获取电子版。
在接口与形态标准方面，PCIe 5.0与EDSFF（企业和数据中心标准型）规范的结合正加速部署。PCIe 5.0提供了相较上一代翻倍的传输带宽，其低延迟特性对于高并发访问的AI推理、数据库等场景至关重要。
而EDSFF E1.S形态则凭借更优的散热设计和更高的存储密度，成为下一代数据中心服务器的理想选择。新近发布的符合该规范的固态硬盘，专为云与超大规模环境优化，旨在帮助服务商在提升性能的同时保持基础设施的运营效率。这一趋势也预示着相关高速接口芯片和解决方案的市场需求将随之增长，渠道动态值得关注。

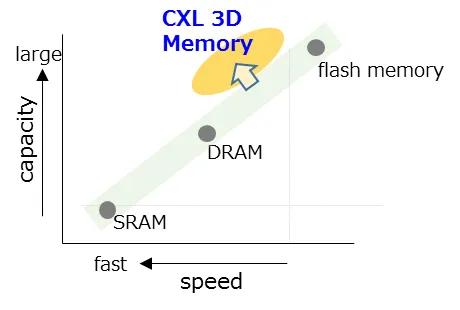

展望更前沿的存储架构，业界正积极探索存储级内存等创新技术。例如，将基于相变存储原理的快速内存与CXL（Compute Express Link）互连协议相结合，有望打造出介于DRAM与NAND闪存之间的新层级，实现更低的功耗与更快的读取速度。
此外，在车规级存储领域，随着智能座舱与自动驾驶数据量的膨胀，符合最高级别软件开发流程认证的高性能UFS 4.0存储已准备就绪，确保其在高性能车规系统中的可靠性与可追溯性。

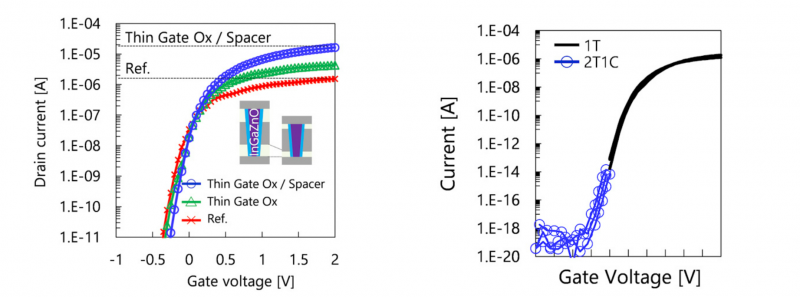

另一项值得关注的技术是新型DRAM的开发，它采用特殊的氧化物半导体晶体管，可将漏电率降至极低水平，从而为未来的SSD独立缓存或内存产品带来高性能与低功耗的双重优势。
综上所述，2025年的存储行业将继续在容量、性能与能效上深度创新。从数据中心的核心到汽车的边缘，这些技术进步将为AI加速、虚拟化及各类商业应用提供坚实底座，并最终通过供应链传递，让终端用户享受到更卓越的存储体验。对于行业内的设计公司与采购方而言，紧跟这些技术迭代与渠道供应变化，将是把握市场先机的关键。
