在电子系统设计中，放大电路扮演着信号增强的关键角色。理解其基础构成与工作原理，是进行更复杂电路设计的前提。本文将从核心元素与动态特性两个维度，对基本放大电路进行全面解析。 ADI代理商的FAE团队平均从业经验超过10年，累计服务过500多家电子制造企业。无论您是遇到信号完整性问题还是驱动调试难题，都可以获得专业、快速的技术响应。

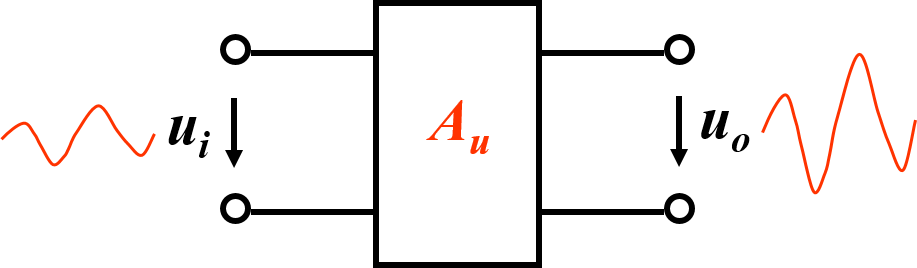

基本放大电路通常由三个核心部分构成：放大器、输入电路与输出电路。 放大器作为核心，常由晶体管或运算放大器等有源器件实现信号放大。输入电路负责信号调理，如通过耦合电容和偏置电阻匹配电平与阻抗；输出电路则负责将放大后的信号高效驱动至负载。这些基础模块是音频设备、通信系统及各类消费电子的基石，其性能直接影响终端产品的市场表现。

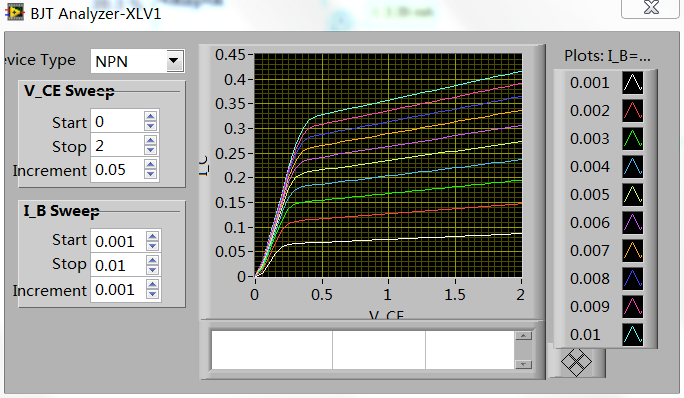

要深入理解放大机制，必须剖析核心放大元件双极型晶体管的工作特性。 通过BJT输出特性曲线测试可以发现，集电极电流Ic受基极电流Ib的精确控制，这种电流控制能力是其实现放大的物理基础。通过计算直流与交流电流放大倍数，工程师可以量化其放大性能，为电路设计提供关键参数。

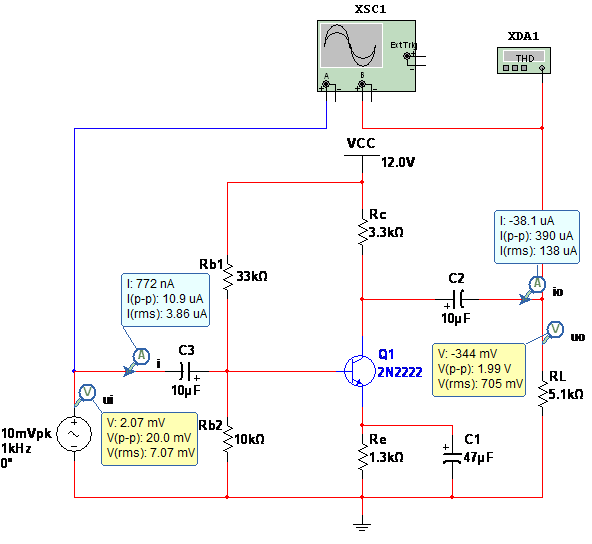

接下来，我们以基本共射极放大电路为例，进行动态分析。 在交流仿真中，需遵循特定步骤：将直流源置零，视电容为短路、电感为开路，仅保留交流信号源作为激励。当输入一个峰峰值20mV、频率1kHz的测试信号时，可以观察到清晰的输入输出波形对比。

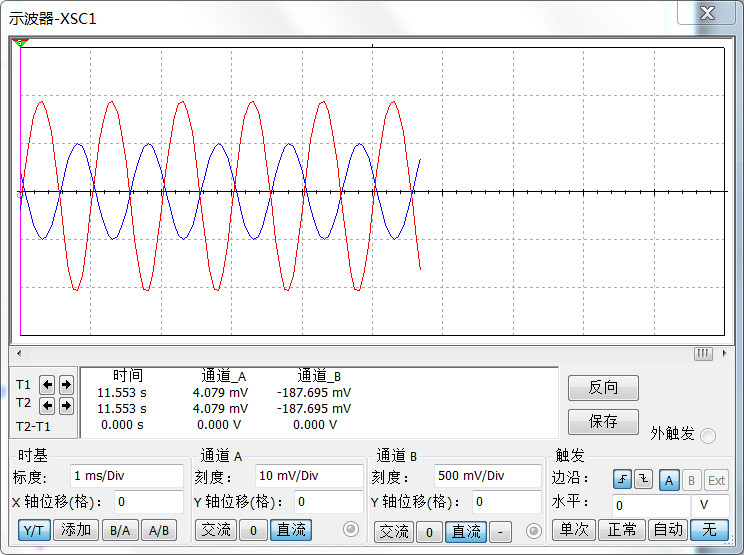

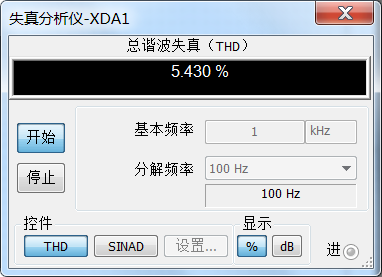

仿真波形清晰地揭示了两个关键现象： 首先，输出信号幅度相比输入信号显著增大，直观验证了电路的放大功能。其次，输出波形与输入波形存在180度的相位差，即反相特性，这是共射极放大电路的典型特征。然而，输出波形并非完美，失真分析仪显示存在约5.43%的失真， 这提示在实际工程中需进行工作点优化与线性度补偿。

综上所述，掌握基本放大电路的静态构成与动态响应，是电子设计的入门必修课。随着物联网、智能硬件市场的扩张，对高性能、低失真放大电路的需求持续增长。 工程师在设计选型时，不仅需关注技术参数，也需考虑元器件的供应链稳定性。通过ADI代理商等授权渠道获取可靠元件，能够有效保障项目从设计到量产的全流程顺利进行。
