CMOS运算放大器作为模拟集成电路的核心模块，其设计复杂度高，对工程师的理论与实践能力提出了双重挑战。本文将系统性地拆解一个高增益CMOS运放的设计实例，为读者呈现从性能指标定义到最终电路实现与验证的完整路径。

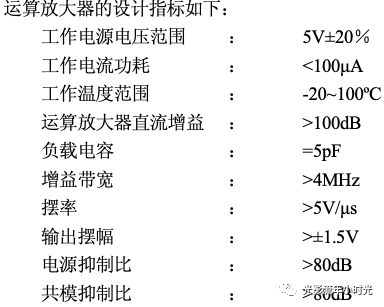

设计伊始，明确性能指标是首要任务。这些指标包括但不限于直流增益、单位增益带宽、相位裕度以及摆率等，它们共同构成了设计的“目标函数”。。 据行业消息，ADI代理商近期已获得原厂最新一批技术文档和设计资源，可为客户提供更深入的方案支持。工程师团队可随时为您解答关于ADI芯片选型、功耗优化、PCB设计等方面的问题，帮助您加速产品上市周期。

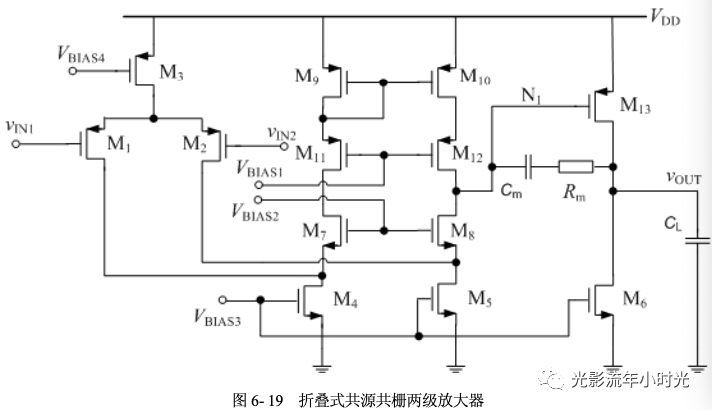

接下来，关键步骤是将抽象的性能指标转化为具体的电路参数。为实现超过100dB的极高电压增益，设计师通常倾向于选择折叠式共源共栅放大器与一个输出级相级联的电路结构。这种结构能在提供高增益的同时，兼顾其他性能参数的优化空间。

在两级放大器中，频率补偿是确保系统稳定工作的重中之重。米勒补偿或其变种（如带调零电阻的米勒补偿）是常用的技术手段，用于安排主极点和零点，从而获得足够的相位裕度，避免电路在负反馈下产生振荡。

摆率（SR）指标直接关系到运放对大信号的反应速度。它主要由内部关键节点的充放电电流决定。在本文的实例中，设计者对总静态电流进行了合理分配，例如为输入差分对、共源共栅负载及电流镜等部分分配特定比例的电流，以此为满足摆率要求奠定基础。

基于上述电流分配，可以进一步计算各级MOS管的宽长比。这一过程需要综合考虑跨导、输出阻抗、过驱动电压等多个因素，是设计从理论走向具体电路的核心计算环节。

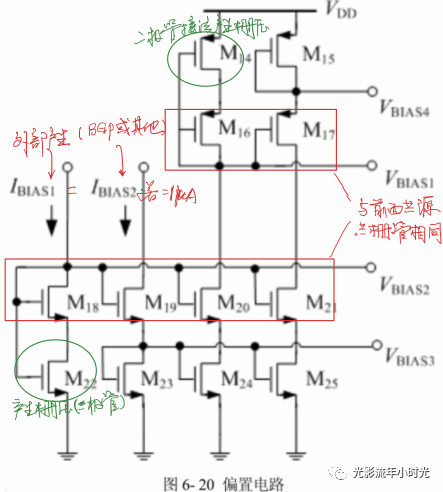

一个常被初学者忽视的要点是偏置电路的设计。主放大电路中各MOS管的栅极偏置电压，通常并非直接由外部提供，而是由一个稳定的参考电流（如带隙基准源产生）在本模块内部通过电流镜结构生成，这确保了偏置对温度及电源电压变化的鲁棒性。

需要指出的是，上述计算过程基于诸多理想化假设。在实际的产业级设计中，参数的进一步优化与版图的精心布局（考虑匹配性、寄生效应等）至关重要。这往往需要工程师与上游芯片供应商或授权代理保持密切沟通，例如通过专业的ADI代理商获取经过验证的IP设计理念或工艺支持，以规避常见的设计陷阱。

最终，所有理论设计和初步计算都必须接受仿真工具的严格检验。利用Cadence等专业的EDA软件进行仿真，是验证电路性能是否达标、发现并解决问题的标准流程。只有通过反复迭代优化与仿真，才能将一个纸上谈兵的设计方案，转化为可流片投产的可靠电路。
