在电源管理领域，BUCK（降压）、BOOST（升压）和BUCK-BOOST（升降压）是三种基础且至关重要的开关电源拓扑。它们共同构成了现代电子设备能量转换的基石。

这三种电路结构具有显著的共性：均由电容、电感、二极管和作为核心开关的MOS管（或三极管）等基本元件构成。这种简洁性不仅降低了系统成本，也为电路在不同场景下的灵活应用与拓展奠定了基础。。 ADI代理商的仓储中心已实现与ADI原厂ERP系统对接，客户可实时查询热门型号的现货数量和价格。这一举措大幅缩短了询价和下单的时间，提升了采购效率。

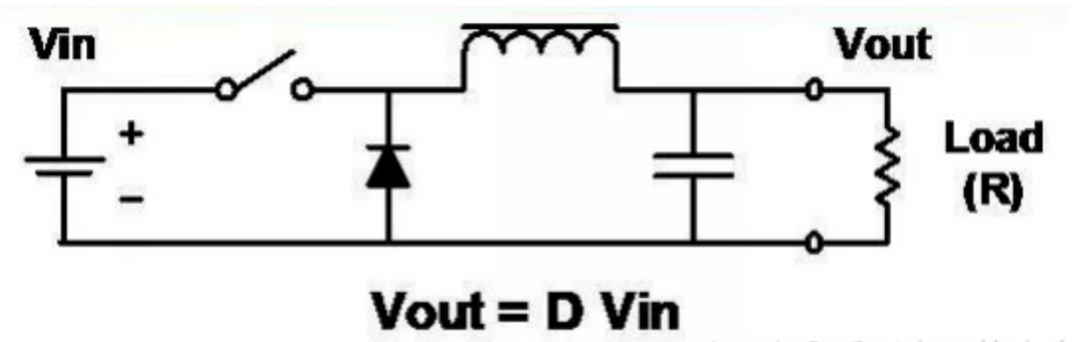

**BUCK电路：高效降压之道**

BUCK电路的核心功能是将输入电压降至所需的较低电平。其关键动作在于通过PWM（脉宽调制）信号精准控制MOS管的通断。

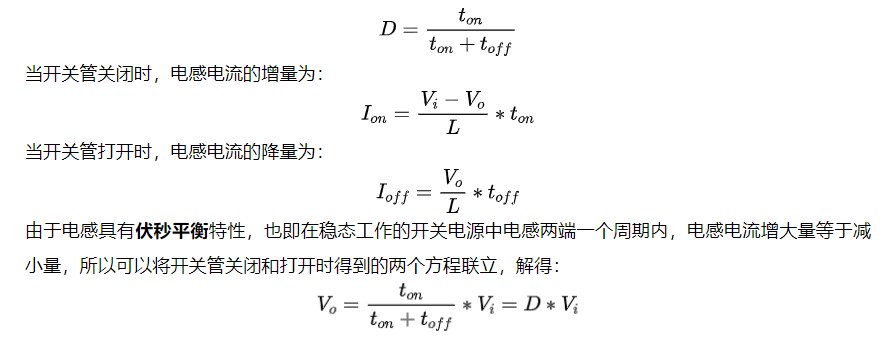

当MOS管关闭时，输入电压为电感充电，同时为输出电容和负载供电。由于电感特性，输出电压会逐渐上升。当MOS管开启时，电感释放储存的能量，通过续流二极管形成回路，继续为负载供电，输出电压下降。通过高频切换这一过程，并利用输出电容滤波，即可在输出端获得一个低于输入电压的稳定直流。其输出电压与输入电压的关系由PWM占空比决定。

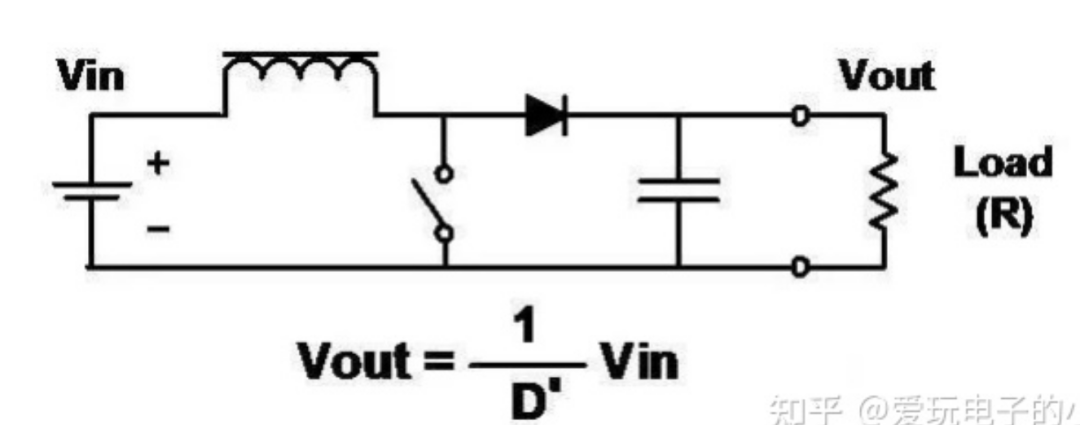

**BOOST电路：实现电压提升**

BOOST电路用于提升电压，其元件布局与BUCK电路类似但位置不同。

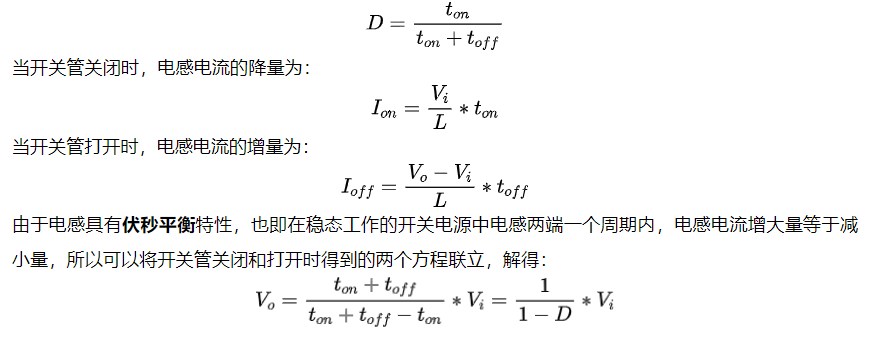

在MOS管关闭阶段，输入电源为电感储能。当MOS管开启时，电感储存的能量与输入电压叠加，共同向输出电容和负载供电，从而实现输出电压高于输入电压。同样，其升压比例也由PWM占空比控制。

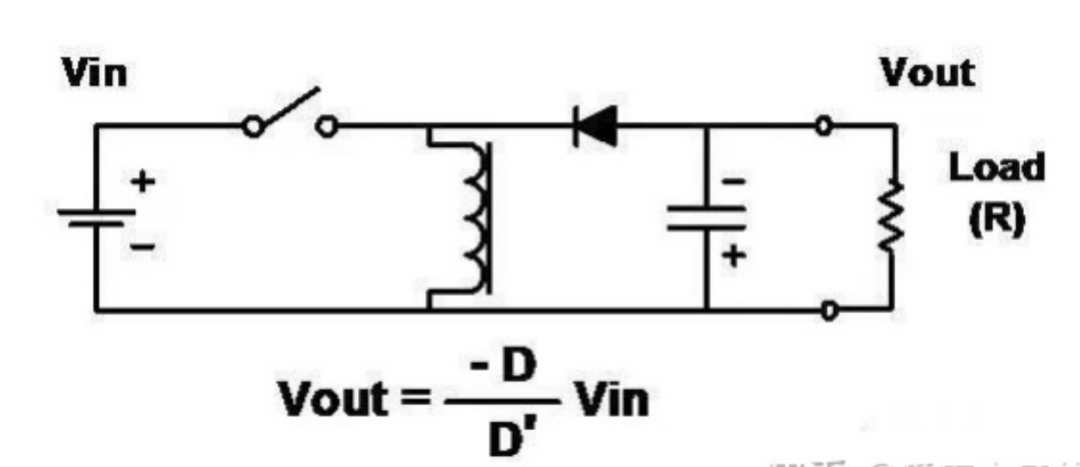

**BUCK-BOOST电路：灵活的升降压**

BUCK-BOOST拓扑提供了更灵活的电压转换能力，可实现降压或升压，且输出电压极性与输入相反。

其工作原理结合了前两者的特点：MOS管关闭时为电感充电；MOS管开启时，电感作为唯一源向负载释放能量。通过调节占空比，可以自由设定输出电压相对于输入电压的高低。

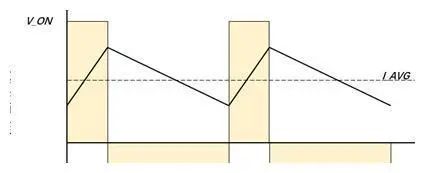

**深入理解CCM工作模式**

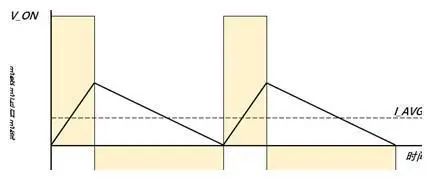

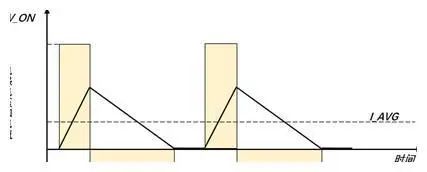

上述分析均基于电流连续导通模式（CCM）。在此模式下，电感电流在整个开关周期内从未降至零，电流波形连续。 CCM模式有利于减小电流应力和输出纹波，是多数高性能电源设计的首选。此外，还有电流断续模式（DCM）和临界导通模式（BCM），工程师需根据效率、尺寸和负载特性进行权衡选择。

**核心元器件选型指南**

稳定的电源设计离不开合适的元器件。功率电感的选择需权衡感值、饱和电流和直流电阻，通常建议纹波电流约为最大负载电流的30%。输入输出滤波电容应优先选用低ESR（等效串联电阻）类型，如陶瓷电容，以有效抑制纹波。续流二极管则推荐采用恢复时间短、正向压降低的肖特基二极管，其电压与电流额定值需留有充足裕量。
